بلوک سبک لیکا

مشخصات فنی بلوک سبک لیکا

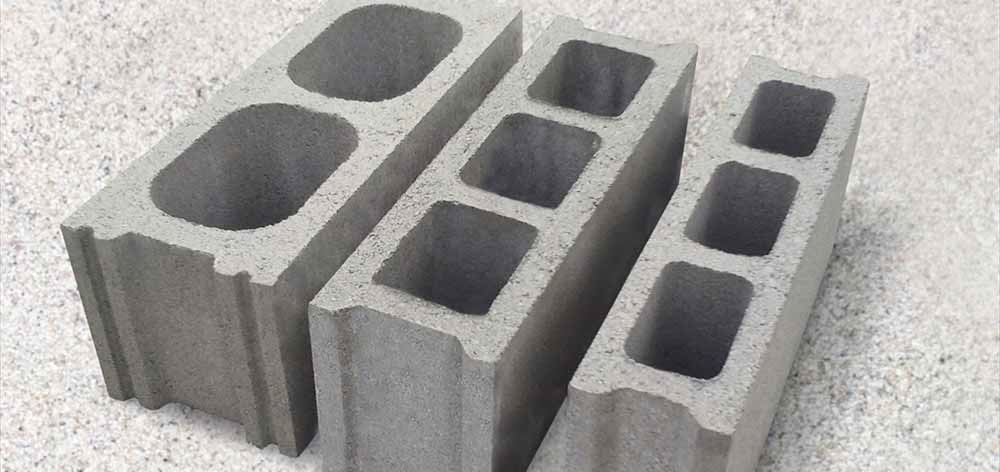

بلوک لیکا در دو شکل تو پر و تو خالی برای کاربرد در دیوار و سقف تولید می گردد. ضخامت جداره بلوکهای تو خالی برای بهره گیری بیشتر از وی‍‍ژگیهای عایق کاری آنها بیش از بلوک های سیمانی معمولی است,که این افزایش به خاطر وزن بسیار کم بتن مصرفی اثر چندانی بر وزن نهایی بلوک ندارد.بلوک های سبک لیکا در انواع مختلف دیوارهای پیرامونی وتیغه ای تولید شده و دارای کاربرد های گسترده ای در انواع دیوارهای پوشش خارجی ,جدا کننده, نما ,دو جداره ,عایق ,ضد آتش و نیز سقف های سبک بتنی (تیر چه و بلوک )می باشند.

کاربرد و مزایای بلوک سبک لیکا

بلوک های سبک لیکا از مهمترین فر آورده های لیکا در ایران است .این بلوک ها از مخلوط سبک دانه با سیمان و آب به دست می آید. برای حفظ سبکی این قطعات,ریزدانه طبیعی از بتن حذف شده و محصول نهایی دارای تخلخل بالاتری نسبت به بتن نیمه سبک می شود. وزن فضایی بلوک های بتنی دانه سبک اغلب کمتر از 1100 کیلو گرم بر متر مکعب است .مقاومت این بلوک ها حداقل 30 کیلو گرم بر سانتی متر مربع است و در صورت نیاز , با طرح اختلاط مناسب می توان به مقاومت هایی تا 100 کیلو گرم سانتی متر مربع نیز رسید .بلوک لیکا در دو شکل تو پر و تو خالی برای کاربرد در دیوار و سقف تولید می گردد.

ویژگیهای بلوک سبک لیکا

بلوکهای لیکا تولید شده از بتن سبکدانه لیکا با توجه به ساختار دارای ویژگیهای منحصر بفردی می باشد .این خصوصیات باعث گسترش استفاده لیکا در بخش ساختمان شده است. بعضی از ویژگیهای مهم بلوک لیکا به شرح ذیل می باشند:
* وزن کم

وزن کم بلوکهای لیکا باعث کاهش وزن بار مرده ساختمان و نیروی موثر زلزله شده و نیز زمان و هزینه اجرای کار را تقلیل می دهد.

* عایق حرارتی

بر اساس آزمایشات مرکز تحقیقات ساختمان و مسکن بتن سبکدانه لیکا دارای ضریب هدایت حرارتی w/mc 0.2 می باشد. بلوک لیکا , ساخته شده از بتن لیکا , لایه عایق حرارتی مناسبی را برای دیوارها به ارمغان می آورد. استفاده از بلوک لیکا در عایقکاری دیوارهای پیرامونی , مورد تایید سازمان بهینه سازی سازمان بهینه سازی مصرف سوخت ایران قرار گرفته و بدون استفاده از هر گونه عایق دیگری, دیوار چیده شده با بلوک لیکا بعنوان دیوار عایق همگن محسوب می شود و الزامات مبحث  (نوزدهم )19 مقررات ملی ساختمان را تامین می نماید.

* عایق صوتی و جاذب صوت

ویژگیهای سطح بلوک و خواص دانه های لیکا باعث جذب صوت می گردد. بر اساس نتایج مرکز تحقیقات ساختمان و مسکن , میزان افت صدا در دبوار ساخته شده از بلوک لیکا به ضخامت 15 سانتی متر db 46 Rw= می باشد. با استفاده از بلوک لیکا در دیوار چینی , الزامات مبحث هجدهم مقررات ملی ساختمان برآورده خواهد شد. استفاده از بلوک لیکا , آرامش را برای ساکنین به ارمغان می آورد.

* مقاوم در برابر آتش

با توجه به اینکه دانه های لیکا در دمای 1100 سانتی گراد تولید می شوند, دیوار ساخته شده از این جنس با وزن حدود 130 کیلوگرم در هر متر مربع , بیش از 3 ساعت در برابر آتش و سرایت آن مقاومت می کند. این امتیاز , حافظ امنیت جانی ساکنین در آتش سوزی احتمالی می باشد

* فساد نا پذیری

استفاده از دانه های لیکا با PH تقریبی 7 در ساختن بلوک لیکا سبب می شود تا هیچگونه آسیبی به لوله ها و کانالهای تاسیسات در طول زمان وارد نشده و همچنین باعث هیچ توع خورندگی و پو سیدگی نمی شوند.

* شکل مناسب

در مشخصات فنی بلوک لیکا مهمترین قسمت شکل مناسب میباشد که شکل هندسی بلوک های توخالی و ته پر لیکا علاوه بر کاهش وزن, از هدر رفتن ملات در هنگام ساخت دیوار جلوگیری می کند.بلوک لیکا در اشکال و ابعاد مختلف مانندفارسی بر و آجر نیز تولید می شود.

* کار پذیری با انواع ملات

اجرای انواع ملات و اندودهای متداول با بلوک های لیکا, به دلیل بافت زبر رویه بلوک و جذب آب مناسب آن, به آسانی انجام می گیرد. همچنین نزدیکی ضریب انبساط حرارتی بلوک لیکا با ملات ونیز افت و خزش ناچیز آن, از ایجاد ترک در ملات و اندود در دراز مدت, جلوگیری می کند.

* کارپذیری فیزیکی

عملیات برش, میخ کوبی, سوراخ کاری , شیار زنی مسیر کابل ها ولوله های تاسیسات , برروی بلوک های لیکا به راحتی انجام می شود.بلوک لیکا به راحتی با فرز بریده می شودو در صورت استفاده از تیشه , تنها از محل ضربه شکسته می شوند. این ویژگی باعث کاهش پرت مصالح به میزان چشمگیری می باشد.

* مقاومت

بلوک های لیکا براساس آخرین استانداردهای موجود تولید می گردندو دارای مقاومت مطلوب در برابر بارهای وارده هستند. همچنین پایین بودن مدول کشسان این بلوک ها, به عنوان اجزای پرکننده در ساختمان های مناطق زلزله خیز, موجب افزایش دوره نوسانی ساختمان و به دیگر سخن, کاهش نیروی زلزله وارد برساختمان می گردد.

روش اجرائی بلوک لیکا

دیوارها یکی از متداول ترین عناصر قائم در ساختمانهای گوناگون هستند . مطابق تعریف , اعضای سازه ای قائم با بعدی بزرگتر از 3 برابر ضخامت , دیوار نام دارند. فرآورده های لیکا به شکل های گوناگون نظیر بلوک , ملات و پانل بتنی در ساخت انواع دیوار بکار می روند . مهم ترین ویژگی های این فرآورده ها در این کاربرد وزن کم , رسانایی حرارتی کم , افت صوتی مناسب , و مقاومت در برابر آتش می باشد . همچنین بکـــــارگیری این فرآورده ها در اشکال مناسب سبب سهولت و سرعت در اجرای دیوار می گردد .

دیوارچینی با بلوک لیکا :

دیوارها بر اساس ویژگی ها و کاربرد خود , انواع گوناگونی دارند . ( انواع دیوارها )
دیوار چیده شده با بلوک لیکا در طبقه دیوارهای غیر باربر قرار می گیرد .دیوارهای غیر باربر تنها وزن خود را تحمل می کنند و در آنها ویژگی های دیگری من جمله سبکی و مقاومت حرارتی و صوتی مناسب , اهمیت می یابد .دیوار چیده شده با بلوک لیکا بعنوان دیوار عایق همگن حرارتی محسوب شده و شرایط آسایش را برای ساکنین در ففصول گرم و سرد تامین می نماید .

از دیگر مزایای دیوارچیده شده با بلوک لیکا می توان به موارد ذیل اشاره نمود :
* افزایش سرعت اجرا دیوارچینی
* کاهش پرت مصالح مصرفی
* کاهش وزن بار مرده ساختمان به میزان 30 درصد
* کاهش ملات مصرفی

* اجرای روکار سریع با حذف ملات گچ و خاک

روش های اجرایی دیوارچینی :

روش دیوارچینی با بلوک لیکا بسیار آسان بوده و مانند دیوارچینی با مصالح بنائی می باشد . بر این اساس تمامی عملیات بنایی با بلوک لیکا , برپایه مشخصات و ظوابط مندرج در نشریه های 100 و 55 دفتر تدوین ظوابط و معیارهای فنی سازمان مدیریت و برنامه ریزی کشور و نیز استاندارد شماره 70 موسسه استاندارد و تحقیقات صنعتی ایران صورت می گیرد . سایر آیین های مرتبط با نحوه اجرای درست من جمله آیین نامه 2800 زلزله ایران نیز باید رعایت گردند . لازم به ذکر است این روش ها کاربرد عمومی داشته و تنها مختص دیوار لیکا نمی باشند . بعضی از این ظوابط که کاربرد بیشتری در اجرا دارند به صورت خلاصه آورده شده است :

نحوه بلوک چینی:

جهت استفاده از بلوکهای لیکا پس از آماده سازی سطح و تراز کار با ریختن یک لایه ملات ماسه و سیمان (حداقل 250 کیلوگرم سیمان در هر متر مکعب ملات) به ضخامت حداکثر 2.5 سانتی متر , در روی سطح کار اولین رگ بلوکها روی ملات قرار داده می شود , سپس با ملات ریزی حداکثر به ضخامت 1.5 سانتی متر , اقدام به چیدن رگ های بعدی می گردد.

1 – بلوکها باید کاملاً تراز چیده شوند , بطوریکه جدار بلوکها کاملاً قائم بوده و درزهای قائم رجهای متوالی , به طور یک رج در میان , در مقابل هم قرار گیرند . بلوک نصب شده , نباید پس از گیرش اولیه ملات , از جای خود حرکت داده شود . استقرار نهایی بلوک , باید در زمانی صورت گیرد که ملات هنوز شل باشد .
2 – در ساخت دیوارها سعی شود تا از یک جنس بلوک استفاده شود . استفاده از بلوک لیکا به همراه دیگر مصالح سبب ایجاد ترکهای نامناسب در گچ و خاک می شود . در قسمتهایی که نیاز به قطعات کوچکتر می باشند مانند زیر پنجره ها بهتر است از آجر لیکا استفاده شود . استفاده از آجر معمولی به دلیل تفاوت ضرایب انبساط باعث ناهماهنگی دیوار شده ممکن است سبب ایجاد ترک گردد .
3- در صورت نیاز به قطعاتی که دارای اندازه طول رندی نمی باشند , می توان بلوک لیکا را به راحتی با فرزگرانیت بر و یا تیشه تیز به اندازه قطعه مورد نظر برید . در این حالت به شدت پرت مصالح کاهش می یابد . باید در نظر داشت که از خرد کردن بلوک با پتک و یا وسایلی که با برخورد ضربه باعث ایجاد ترک در جان بلوک می نمایند, اجتناب ورزید.
4- در مورد اجرای کلیه مصالح بنایی , بهتر است پیش از اجرا , بلوکها کمی خیس شوند تا آب ملات را به خود جذب نکرده و به اصطلاح ملات را نسوزاند . بلوکها بهتر است قبل از مصرف نم پاشی شده و بر خلاف بلوک های بتن گازی نیازی به غرقاب شدن ندارند.
5- برای کنترل ابعاد , گوشه ها و تقاطع ها و به طور کلی اجرای صحیح کار , توصیه می شود پس از آماده شدن تراز کف , ابتدا رج اول بدون ملات چیده شده و سپس بر اساس الگوی بدست آمده , دیوارچینی شروع گردد . در دیوارچینی بوسیله بلوک لیکا , از چیدن رج اول با آجر به عنوان استاد کار باید اجتناب ورزید .
6- با توجه به اینکه کلیه مصالح بنایی جهت دیوار چینی به تنهایی عایق رطوبتی نمی باشند , توصیه می گردد از این مصالح بدون اجرای لایه نما جهت اجرای دیوارهای خارجی استفاده نگردد .
7- چیدن صحیح و ایجاد قفل و بست کامل در دیوارها , موجب جلوگیری از نشست های احتمالی در برابر بارهای نقطه ای ( متمرکز ) خواهد شد , بویژه در کنج ها و محل اتصال دیوارهای متقاطع .
8- دیوارچینی باید بصورت یکنواخت در ارتفاع صورت گیرد و نباید اختلاف ارتفاع دیوارچینی در یک قسمت ساختمان نسبت به نسبت های دیگر از یک متر تجاوز نماید . در مورد دیوارهای متقاطع باید به منظور تامین قفل و بست کامل , یک رج در میان از قطعات اتصال یا لا بند , استفاده شود
نصب تیر نعل درگاهی و آستانه

نعل در گاهها باید بر اساس جزئیات مندرج در نقشه های اجرائی و با طول گیرداری کامل , ساخته شوند . نعل درگاهها می بایست حداقل به طول 10 سانتی متر در روی دیوارهای طرفین امتداد داشته باشد .در صورتیکه نعل درگاه خاصی از نظر دهانه وجود داشته باشد , می بایست طـبق محـاسبات مقطع لازم از نظر باربری (میزان بار وارده با توجه به دهانه) تعیین و اجرا گردد . در مورد لیکا بلوک امکان استفاده از نعل درگاههای پیش ساخته بتونی و یکپارچه شدن دیوار با نعل درگاه وجود دارد .

مهاربندی

1- حداکثر طول آزاد دیوار جداکننده نباید از 40 برابر ضخامت دیوار و یا 5 متر ( هرکدام که کمتر باشد ) تجاوز کند . در صورت تجاوز از این مقدار دیوار باید به وسیله ستونک قائم ( ( wall postدیوارها مهار گردند . دو سر این اجزای قائم ( که معمولا” قوطی 6*6 انتخاب می شوند ) باید به گونه ای مناسب در کف و سقف مهار گردند .
2 – حداکثر ارتفاع مجاز دیوارهای جداگر از تراز کف 5/3 متر می باشد . در صورت تجاوز از این حد , باید با تعبیه کلاف های افقی به گونه مناسبی به تقویت دیوار مبادرت نمود .
3 – جداگرهایی که در تمام ارتفاع طبقه ادامه دارند , باید کاملا” به زیر پوشش سقف مهار شوند , در این حالت بهتراست دیوار به وسیله شاخک های عمودی گرفته شده مهار گردند . جهت نچسباندن رج آخر بلوک به سقف و اجرای صحیح دیوار میان قاب بهتر است رج آخر به صورت آجر چین انجام گردد .
4 – لبه قائم دیوار جداگر نباید آزاد باشند . لبه جداگر باید به دیوار یا جداگر عمود بر آن یا یک ستونک عمودی , به نحوه مناسب متصل گردد . چنانچه طول دیوار جداگر پشت بند, کمتر از 5/1 متر باشد , لبه آن می تواند آزاد باشد.
5- چهارچوب ها باید حتی الامکان همزمان با دیوارچینی نصب شوند و به هنگام ریختن دوغاب در پشت پروفیل چهارچوبهای فلزی , باید با قرار دادن وادارهای چوبی , آنها را کاملا” مهار نمود تا در اثر فشار دوغاب ریزی , خم نشده و در جهت طولی تاب بر ندارد . با امتداد شاخک از اجزای قائم قاب های درب و پنجره ها و اتصال آنها به سقف می‌توان از آنها جهت تقویت دیوار و ایجاد یک ستونک استفاده کرد .

اجرای روکار

جهت اجرای روکار دیوارها , در صورتیکه دیوارها به طرز مناسبی اجرا و شاقولی شده باشند می توان لایه گچ و خاک را حذف نموده و جهت اجرای روکار تنها از یک لایه گچ استفاده کرد .در دیوارچینی با سفال بدلیل نیاز به افزایش ضخامت دیواره, نیاز به اجرای لایه گچ و خاک حداقل به ضخامت 2 سانتی متر می باشد. با توجه به ضخامت بلوکهای لیکا (30 تا 35 میلی متر) چنانچه یاد شد می توان لایه گچ و خاک را حذف نمود. جهت جلوگیری از ترک خوردن احتمالی دیوارها در محل بادبندها , باید از توری مرغی جهت تقویت سطح استفاده شود .

مراقبت

پس از اتمام کار روزانه یا وقفه در عملیات بنایی , دیوارچینی را از تابش مستقیم نور خورشید , حرارت زیاد , وزش باد و جلوگیری از یخ زدن های احتمالی باید با پیش بینی پوشینه های مراقبتی, محافظت نمود. عملیات بنایی در دمایی که در آن امکان یخ زدن ملات وجود دارد ممنوع می باشد . در شرایط متعارف دیوارچینی با ملات ماسه سیمان , باید حداقل 3 روز مرطوب نگه داشته شود . با توجه شرایط اقلیمی طول دوره مراقبت از دیوار توسط مجری تنظیم می بایست تنظیم گردد, اما در هر حال دوره نگهداری نباید کمتر از یک روز باشد.

ملات

از آنجاییکه بلوکهای لیکا از نظر مواد متشکله دارای سیمان می باشد , در صورت استفاده از ملات ماسه و سیمان به دلیل پیوند مستحکمی که در نتیجه نفوذ ذرات مـلات به حـفره های بدنه بلوکهای لیکا بـوجـود می آید , انسجام بیشتری نسبت به سایر واحدهای بنایی ایجاد شده و ترکیب مـلات و بـلوک یک واحــد یـکپارچه در مقابل بارهای ثقلی و جانبی را ایجاد می کند و لذا دارای مقاومت فشاری و خمشی بیشتـری نسبت به سایـر واحدهای بنایی دارد .(ماده همگن در داخل محدوده تنشهای مجاز)
انتخاب نوع ملات در دیوارچینی ,‌نقش بسیارمهمی خواهد داشت . ولی بکاربردن ملات با عیار زیاد , لزوما” نقش کلیدی در افزایش مقاومت دیوارچینی ندارد . ملات استفاده شده در دیوار چینی با لیکا بصورت ملات عمومی ماسه سیمان با نسبت 6 : 1 و یا 5 : 1 پیشنهاد می گردد . در صورت تمایل به ساختن ملات لیکا و کاهش وزن ملات می توان از نسبت حجمی 3 به 2 ( لیکا ریز دانه به ماسه ) استفاده کرد .
ضخــــامت بنــدهای افقـی و قائـم , نبــاید کمتر از 10 میلی متر و بیشتر از 12 میلی متر باشد . باید بندهای قائم ( هرزه ملات ) از ملات پر شوند . در بلوک چینـی , ملات ریـزی به دو صورت انجـام می شود :
الف) – ملات به صورت یکنواخت روی همه سطوح ملات خور بلوک نبایستی پخش شود , زیرا در این حالت حفره های بلوک از ملات پر خواهد شــــد . این روش برای دیوارهــای باربــــر , کرسی چینی ها و ستون ها , مورد استفاده قرار می گیرد .
ب )- ملات به صورت یکنواخت روی جدارهای خارجی و داخلی به صورت دو نوارجدا از هم پخش می شود . در این حالت , به علت خالی بودن داخل بلوک ها,دیوار از نظر عایق رطوبتی وحرارتی, دارای عملکرد بهتری خواهد بود.
انتخاب یکی از دو روش فوق , منوط به نظر و تأیید دستگاه نظارت و موقعیت کار خواهد بود.

اتصال دیوار با ستون

در مواردی که دیوارچینی در مجاورت ستون های فلزی یا بتنی قرار گیرد و در این نقاط درز انقطاع , پیش بینی نشده باشد باید نحوه اتصال ستون به دیوار مطابق نقشه های اجرایی باشد , در صورتیکه این جزئیات در نقشه نیامده باشد ,‌ باید به شرح ذیل عمل شود :
الف- اتصال دیوار با ستون فلزی :
در هر متر ارتفاع , یک قطعه اتصال جوش شده به ستون فلزی باید در داخل ملات دیوار چینی قرار گیرد . قطعه اتصال به صورت T با میلگردی به قطر 8 میلی متر به اندازه 80×250×250 میلی متر ,‌از میلگرد به قطر 10 میلی متر , به صفحه ای به ابعاد 6×100×100 جوش داده می‌شود , این صفحات با شاخکهای مناسب در هنگام بتن ریزی در داخل ستون بندی , کارگذاری می شود . شاخک های V شکل در داخل دیوار آجری و درون ملات بین آجرها , قرار داده خواهد شد . در فاصله ایجاد شده بین دیوار و ستون بهتر است یک لایه پلی استایرن به ضخامت 2 سانتی متر قرار داده شود .
ب- اتصال دیوار با ستون بتنی:
در هر متر ارتفاع , 2 عدد شاخک U شکل به ابعاد 80 * 250 * 250 میلیمتر , از میلگرد به قطر 10 میلی متر , به صفحه ای به ابعاد 6 * 100 *100 میلی متر جوش داده می شود, این صفحات با شاخکهای مناسب , هنگام بتن ریزی در داخل ستون بندی , شدهاند. شاخکهای U شکل در داخل دیوار آجری و درون ملات بین آجرها , قرارداده خواهد شد.

نصب خروجی ها و تاسیسات

سوراخ ها و محلهای باز برای کارگذاری چهارچوبها , در و پنجره ها , مجراهای تهویه , عبور لوله ها و کابلهای توکار و نظایر آن , باید پیشاپیش بر اساس نقشه های اجرائی کاملا” مشخص و هنگام دیوار چینی , تعبیه گردند تا نیازی به کندن و تخریب دیوارها به منظور تأمین فضاهای باز وجود نداشته باشد . در مواردی که نیاز به این عمل باشد , باید از ضربه زدن به دیوار اجتناب شده و عملیات با دقت و با وسایل مربوطه انجام گردد .

الزامات در برابر زمین لرزه

برای تامین ایمنی ساختمان در مقابل زلزله , رعایت مندرجات آیئین نامه طرح ساختمان ها در برابر زلزله ( استاندارد شماره 2800 ) الزامی است . ساختمان های بنایی در نقاط زلزله خیز , باید به شرح ذیل کلاف بندی شوند :
1- کلاف افقی در تراز پی
این کلاف از بتن آرمـــه بوده و نباید عرض آن از عرض دیوار یا 25 سانتیمتـر و ارتفاع آن از3/2 عرض دیــوار یا 25 سانتیمتـر , کمتر باشد . میلگردهای اصلی , حداقل 12Φ4 برای عرض کمتر از 35 سانتیمتـر و 12Φ6 برای عرض بیشتر از 35 سانتیمتـر می باشـد , به طوری که فاصله میلگردها از 25 سانتیمتر بیشتر نشود. تنگ ها از میلگرد 6Φ و فاصله آن ها , برابر ارتفاع کلاف یا 20 سانتیمتــر , هر کدام که کوچکتر است , می باشد.
2- کلاف افقی در تراز سقف
این کلاف از بتن آرمه بوده و عرض آن برابر عرض دیوار و حداقل 20 سانتیمتر می باشد. در مورد دیوار خارجی و به منظور نماسازی , می توان عرض کلاف را 12 سانتیمتر از عرض دیوار کمتر اختیار نمود . می توان ارتفاع کلاف روی دیوارهای باربر را , تا 20 سانتیمتر و روی دیوارهای غیر باربر , تا 12 سانتیمتر تقلیل داد . میزان میلگرد در این نوع کلاف ها , عیناً مشابه کلاف های افقی در ترازپی خواهد بود.
