فرکانس های ویبراتور و دوام بتن

فرکانس های ویبراتور و دوام بتن

چرا ما به دنبال فرکانسهای بالاتر هستیم؟
مقـدار انـرژی مورد نیازی که بایستی بـه منظـور یکپارچه سازی بتن بـه کار گرفته شود. بـرای کسی که بـه صورت دستی اقدام بـه متـراکم سازی بتن تازه نموده ، معلوم و مشخص می باشد. نیرو و عملکرد ویبراتورها به مراتب از سایـر وسایل دستی متراکم سازی بتن ، مؤثـر می باشد. زیـرا در مدت زمان کوتاهتری بـه کمک ویبراتورها ، انرژی بیشتری به بتن منتقل می شود. مقدار انرژی منتقل شده به وسیله ویبراتور ، با توان سوم فرکانس ویبراتور (f3) نسبت مستقیم دارد. در صورتی که تمام پارامترهای مربوط به ویبراتور و بتن را ثابت نگه داریم ، با افزایش فرکانس ویبراتور از vpm 6000 (لرزه در دقیقه) به vpm 7500 ، مقدار انرژی انتقالی به بتن در مدت زمان معین ، دو برابر خواهد شد. مقدار انرژی خروجی از vpm 7500 به vpm9500 نیز دو برابر می گردد

یک انتخاب صحیح در فرکانس بالاتر ویبراتور ، می تواند به یکپارچه سازی هرچه مؤثرتر بتن و کاهش مدت زمان ویبره بیانجامد و البته انتخاب نادرست نیز ، نتایج معکوس را به دنبال خواهد داشت؛ به تعبیر دیگری ، انتخاب نادرست فرکانس پایین ویبراتور ، منجر به یکپارچه سازی ناقص و معین بتن شده و یا مدت زمان بیشتری را برای ویبره نمودن طلب می کند. در صورتی که ولتاژ وروردی کم باشد ، نیروی خروجی نیز کم خواهد بود و این به معنای تراکم ناقص و نامناسب بتن می باشد

کاهش فرکانس از vpm 8000 به vpm 6500 (حدود ۲۰ درصد کاهش) انرژی خروجی را نصف می نماید. این کاهش انرژی خروجی ویبراتور را می توان با افزایش مدت زمان ویبره به دو برابر مدت زمان اولیه و کم کردن فواصل جاگذاری شلنگ ویبره در بتن جبران نمود. در حال حاضر ویبراتورهایی که با فرکانس حدود vpm 17000 در دسترس می باشند که امکان یکپارچه سازی هرچه سریعتر و بهتر بتن را در مدت زمان معین فراهم می اورند. فرکانس ویبراتور بر اساس لرزش ان در هوا تعیین می گردد؛

اما فرکانس که هنگام ادخال ویبره در بتن و در تماس با بتن اندازه گیری می گردد ، معیار سنجش می باشد و این فرکانس به طور قابل ملاحظه ای از فرکانس اندازه گیری شده در هوا کمتر بوده و مقدار این افت به مشخصات مخلوط بتنی و حجم ان بستگی دارد. کاهش ۲۰ درصدی فرکانس ویبره از هوا به داخل بتن دور از انتظار و غیر معمول نبوده و به روشنی افت فرکانس ویبراتور در هنگام ادخال ویبره به بتن به وسیله اپراتور ملموس و شنیدنی است

ایا مرز و محدودیتی برای ویبره های با فرکانس زیاد وجود دارد؟
ویبراتورهای فرکانس بالا ، به طور مؤثری می توانند هوا را از بتن خارج نمایند و این موضوع به تراکم هرچه بهتر بتن می انجامد ، لیکن ممکن است به کاهش مقاومت بتن در برابر خرابیهای ناشی از سیکلهای متوالی انجماد و ذوب نیز بیانجامد. ویبراتورها به دو طریق هوا را از بتن خارج می نمایند؛ و اندازه حبابهای هوا و حجم هوای خارج شونده از بتن تازه به پارامترهایی از جمله فرکانس ویبراتور وابسته می باشد. در وهله اول ، ویبره با فرکانس مناسب ، منجر به روانی بتن پلاستیک شده اجازه حرکت حبابهای هوا در کلیه اندازه ها را به سمت سطح بتن فراهم می سازد

از انجائیکه حبابهای بزرگتر سریعتر از حبابهای کوچکتر خود را به سطح بتن می رسانند ، لذا حجم بزرگتری از هوای محبوس در همان مدت کوتاه اولیه ویبره ، از بتن خارج می گردد. در مرحله دوم ، ویبراتور در بتن تازه ، متناوبا بتن محصور را فشرده و غیرفشرده (Compress & Decompress) نموده و کلیه حبابهای هوا نیز بر اثر فرکانس و لرزش ویبراتور منقبض و منبسط می شوند. لازم به ذکر است بر اثر پدیده های فوق الذکر ساختارهای ترد و لاستیک مانند حبابهای هوا دچار گسیختگی و انفجار می شوند. این گسیختگی در صورتی اتفاق می افتد که فرکانس نیروهای انقباضی و انبساطی وارده بر حبابها ، با فرکانس طبیعی انها (حبابها) برابر شده و پدیده رزونانسی (Resonance) تشدید به وقوع بپیوندد

جای توجه دارد که حبابهای بزرگتر ، فرکانس طبیعی پایین تری داشته ، از این حبابهای مذکور تردتر و شکننده تر بوده و در طی فرایند ویبراسیون دچار از هم پاشیدگی می شوند. فرکانس روزنانسی حبابها در اب با اندازه انها نسبت معکوس دارد. بر اساس تجربیات سالیان متمادی با ویبراتورهای به فرکانس vpm 3000 تا vpm 6000 ، انتظار می رود در این محدوده فرکانسی تنها حبابهای بزرگتر و مبحوس (Entrapped) از بتن خارج شده و حبابهای کوچکتر بدون تحریک شدید ، سالم در بتن باقی بماند. با بالا رفتن فرکانس ویبراتورها ، عملکرد انها در خارج کردن حبابهای کوچکتر از بتن نیز به مراتب بهتر و مؤثرتر می گردد

فرکانس بالاتر در ویبراتورها ، منجر به کاهش مقدار هوای موجود در بتن و همچنین کاهش مقاومت بتن در برابر خرابیهای ناشی از سیکلهای انجماد و ذوب می گردد. اندازه حبابهای هوا در ارتباط با مقاومت بتن در برابر سیکلهای انجماد و ذوب به همان اندازه از اهمیت برخوردار است که مقدار هوای موجود در بتن مهم می باشد. بنابراین در صورت ابقاء حبابهای کوچک در بتن ، کاهش در حجم هوای موجود در بتن لزوما منجر به کاهش دوام بتن نمی گردد

چنانچه تراکم بتن بدون هوا مدنظر بوده و حفاظت در برابر سیکلهای انجماد و ذوب حائز اهمیت نباشد ، خارج نمودن کلیه حبابهای هوا در تمام اندازه ها از بتن منجر به افزایش مقاومت بتن سخت شده و بالا رفتن دانسیته ان می گردد ، اما در صورتی که تراکم بتن هوادار مد نظر باشد ، فقدان حباب هوا ، خصوصا حبابهای کوچکتر در بتن ، مقاومت در برابر سیکلهای انجماد و ذوب را شدیدا کاهش می دهد

فرکانس بهینه ویبراتورها
پس از بحث های صورت گرفته در قسمتهای قبل ، حال جای این سؤال است که فرکانس بهینه ویبراتور به منظور تراکم سازی حداکثر بتن و رسیدن به بیشترین مقاومت در برابر خرابیهای ناشی از سیکلهای انجماد و ذوب چه مقدار است؟ پاسخ سؤال مذکور منوط به موارد مندرج در ذیل می باشد: نخست ، این سؤال از جانب چه کسی مطرح گریده است؟ دوم ، تجهیزات ویبره بتن دارای چه مشخصاتی است و ترکیب مخلوط بتنی چگونه است؟ سوم ، مشخصات فنی بتن را چه کسی تهیه نموده است؟

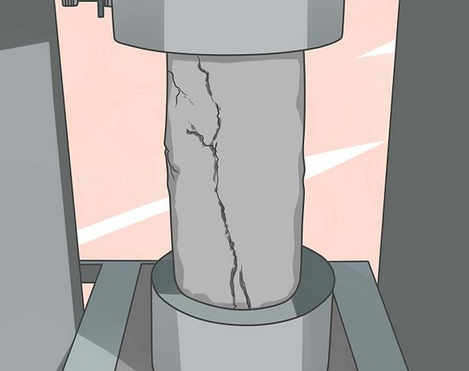

فرکانس ویبراتور ، بهینه سازی مقاومت و دانسیته و دوام بتن
برخی ، در جدول مشخصات فنی ، فرکانس را به vpm 5000 تا vpm 8000 محدود نموده اند ، برخی دیگر

نیز فرکانس را به vpm 8000 تا vpm 10000 منحصر کرده اند. اما انچه که بایستی در صورت عدم وجود فرکانس معین در مشخصات فنی در نظر داشت این است که انرژی خروجی در فرکانس vpm 10000 دو برابر انرژی خروجی در vpm 8000 بوده و نیروی خروجی در vpm 8000 چهار برابر نیروی خروجی در vpm 5000 می باشد. مقادیر فوق الذکر مشروط به ثابت بودن کلیه پارامترها و فاکتورها به غیر از فرکانس (متغیر مستقل) ویبراتور است

پر واضح است که مخلوط های مختلف بتنی ، عکس العملها و بازتابهای متفاوتی در برابر ویبراسیون از خود نشان می دهند ، نسبتهای اختلاط و دانه بندی سنگدانه های مصرفی در بتن ، بیشترین تاثیر را در مقایسه با خمیر سیمان و یا مقدار اب بر روی ویبراسیون بتن و فرکانس مورد نیاز دارند. پایداری حبابهای هوا نیز خودشان به فاکتورهایی از قبیل شیمی سیمان و اب ، نوع مخلوط و میزان اب و سیمان مصرفی در ساختار بتن ، دانه بندی سنگدانه ها و دمای بتن وابسته هستند؛ مخلوط های بتنی با حبایهای ریز (Fine 0 air – void) در مقایسه با مخلوط های بتنی با حبابهای درشت (Coarse – air – void) به فرکانسهای بالاتری جهت ویبراسیون احتیاج دارند. نوع ، اندازه ، وزن دامنه نوسان و مدت زمان ویبره یک دستگاه ویبراتور همگی در تعیین فرکانس بهینه برای مخلوط بتنی در یک سایت خاص به همراه ماشین الات ویژه مصرفی در ان سایت ، تاثیرگذار می باشند. اما انچه که حائز اهمیت است ، این است که نتیجه بحث یک پاسخ عمومی و یا یک فرکانس معین نمی باشد ، بلکه احتیاج واقعی این است که یک مخلوط معین بتنی در مقابل تجهیزات خاص به کار گرفته شده در ارتباط با ان ، چه عکس العملی نشان داده و یا به عبارت دیگر با چگونه ترکیبی از تجهیزات و مواد می توان به مقاومت ، دانسیته و دوام مورد نیاز بتن دست یافت

در حال حاضر ، اطلاعات مربوط به تاثیرات فرکانس ویبراتور بر روی عملکرد بتن تا حدودی پراکنده می باشد. بیشترین این امارها و داده ها ، نتیجه حل مسائل و مشکلات کارگاههای مختلف بوده است؛ لیکن از هم اکنون ، توجه خاصی به ثبت و درج مشخصات اماری فرکانس ویبراتورها و جمع اوری اطلاعات مربوط به اینگونه تجهیزات معطوف گردیده است. در ضمن همه ما می توانیم با گوش دادن به صدای ویبراتور در پروژه های کوچک و بزرگ ، احساسی از عملکرد انرا تجربه کرده و با بکارگیری مجدد این تجربیات اطلاعات مورد نیاز درباره ویبراتورها و بتنها را ارزیابی و تجزیه و تحلیل نمائیم

گوشهای خود را به کار اندازید
محدود فرکانسی vpm 6000 تا vpm 15000 که در مورد ویبراتورها مورد بحث قرار می گیرد ، در حوزه شنوایی انسان می باشد؛ بنابراین به راحتی می توان از حس شنوایی ادمی به عنوان ابزاری برای تشخیص فرکانس ویبراتور و همچنین افت فرکانس دستگاه ورود شلنگ ویبراتور به درون بتن و نیز امیز دادن افزایش فرکانس ویبراتور در مواقع روان شدن بتن پلاستیک بهره جهت قالبهای مخصوص بتن اغلب صدای (Tone) ویبراتور را تشدید می نمایند ، لذا با داشتن تجربه کارگاهی کسی می توان صدای صحیح ناشی از عملکرد درست ویبراتور را تشخیص دادن بخصوص هنگامیکه در کارگاه صدایی غیر از صدای ویبراتور شنیده نشده و اهنگ ویبراتور با صدای ماشین الات دیگر مخدوش نگردد

دستگاه کالیبره و کوک گیتار ، و میله ای ساده و ارزان قیمت به منظور تخمین فرکانس ویبراتور پیشنهاد می گردد. این وسیله به قیمت ۶ دلار ، از شش سیم با محدوده فرکانس vpm 4900 تا vpm 19000 تشکیل شده است که اتفاقا محدوده فرکانس مورد نیاز در مورد ویبراتورها را نیز پوشش می دهد. سیم A با فرکانسی برابر vpm 6600 ، فرکانس معمول ادخال شلنگ ویبراتور در بتن بوده و در چنین فرکانس پائینی ، مشکلات بسیار محدودی گزارش گردیده است. با سیمهای D و G می توان از vpm 8800 تا vpm 11800 را تجربه نمود. این محدوده ، منطقه انتقالی از ویبراتورهای فرکانس پائین به ویبراتورهای فرکانس بالاست ، و با سیم B نیز می توان به فرکانس vpm 14800 دست یافت. چنین فرکانسی (vpm 14800) مربوط به عملکرد ویبراتورهای فرکانس بالا در هوا می باشد. (یک مثال کاملا اشکار مربوط به انتقال فرکانسی از B به G مربوط است به فروبردن شلنگ ویبراتور با فرکانس هوایی vpm 14800 به فرکانس درون بتنی vpm 11800 که عملا ۲۰% افت فرکانسی را نشان می دهد). سیم E نیز فرکانس vpm 20000/1 تداعی می سازد که شبیه صدای اژیر حمله هوایی است. چنانچه در کارگاه ویبراتوری این صدا شنیده شد ، بهتر است شلوغ کاری را کنار گذاشته و با خاموش کردن ویبراتور ، به فکر پوشاندن سطح بتن باشید
